關鍵詞：RS485/編碼器/操縱桿

        RS485是一種通訊物理接口，其基于RS485串行鏈路的通訊協議可以由開發者自行定義，目前思博RS485產品采用的通訊協議是Modbus RTU(Slave)或SENTOP(Slave)。接下去跟大家簡單聊聊RS485產品的通訊物理接口和通訊協議。

通訊物理接口——RS485

RS485傳輸原理：

        嚴格的說RS485是一個電氣的物理標準，它定義了使用平衡（也稱作差分）多點傳輸線的驅動器和接收器的電氣特性。RS485的物理接口需要兩根線做為硬件傳輸媒介，這兩根線上傳輸?shù)氖峭粋€(gè)信號，發送端把這個信號一分為二，接收端會把它還原為原來的信號。

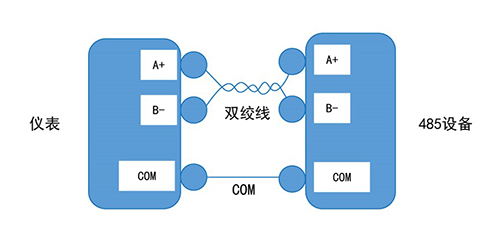

儀表連接RS485設備示意圖

采用RS485作為通訊物理接口有以下特點：

（1）差分傳輸增加噪聲抗擾度，減少噪聲輻射；

（2）長距離鏈路，最長可達4000英尺（約1219米）；

（3）數據速率高達10Mbps（40英寸內，約12.2米）；

（4）同一總線可以連接多個發送器和接收器（可以實現組網功能）；

（5）寬共模范圍允許驅動器和接收器之間存在地電位差異，允許最大共模電壓-7～+12V。

        因此RS485產品可以在遠距離以及電氣環境不是很好的條件下正常工作，同時具備組網功能。

通訊協議——Modbus RTU(Slave)

Modbus通訊技術：

        Modbus協議是一種已廣泛應用于當今工業控制領域的通用通訊協議。通過此協議，控制器相互之間或控制器經由網絡（如以太網）可以和其它設備之間進行通信。Modbus協議使用的是主從通訊技術，即由主設備主動查詢和操作從設備。一般將主控設備方所使用的協議稱為Modbus Master，從設備方使用的協議稱為Modbus Slave。典型的主設備包括工控機和工業控制器等；典型的從設備如PLC可編程控制器等。其中RTU（遠程終端單元）模式是Modbus協議中的一種傳輸方式。

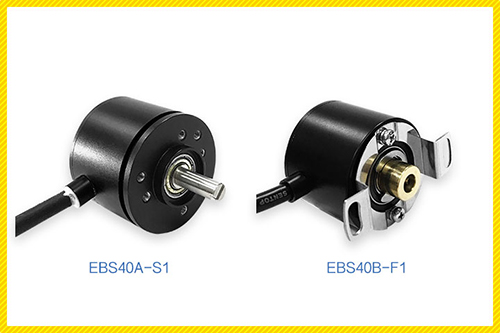

使用RS485協議的編碼器

采用Modbus協議有以下特點：

（1）標準、開放、免費；

（2）可以支持多種電氣接口，如RS232、RS485等，還可以在各種介質上傳送，如雙絞線、光纖、無線等；

（3）Modbus的幀格式簡單、緊湊，通俗易懂，用戶使用容易，廠商開發簡單。

通訊協議——SENTOP(Slave)

SENTOP協議的特點：

        SENTOP協議是由思博工程師基于市場應用需求自行開發的一款協議，該協議支持多種電氣接口，如RS485、RS232、RS422等。

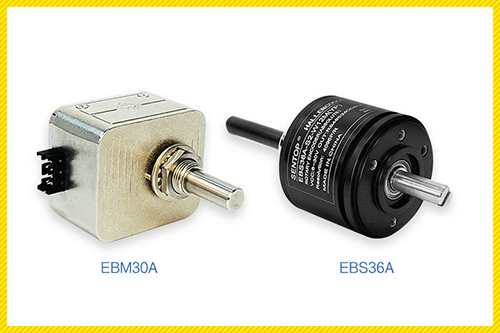

使用SENTOP協議的編碼器

        SENTOP協議相比于Modbus協議，信號傳輸更加簡潔快速。

        思博公司RS485產品不僅可以使用通用的Modbus RTU(Slave)協議，還可以選擇自行開發的SENTOP(Slave)協議，同時為了滿足廣大客戶的應用需求，產品也支持客戶定制。

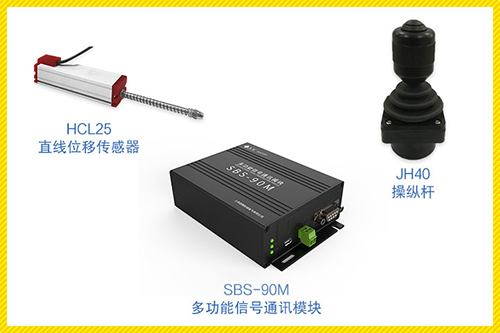

思博的RS485產品

        思博SENTOP旗下的角位移傳感器、直線位移傳感器、編碼器、操縱桿、信號通訊模塊等均可實現RS485輸出。它們具備較高的防護等級以及良好的抗沖擊性和抗震性，可以滿足絕大部分工業場景的應用。

        除此之外，思博還有多功能通訊信號模塊，配置了RS485, RS232，RS422接口，還可輸出CAN、USB等總線信號?？蛻艨筛鶕?jù)自己的需求做任意組合信號、種類、接口、協議等。我們之后會對這款產品做詳細介紹，有興趣的朋友也可以關注我們的微信公眾號，獲取信息。
